| 원래 장소 | 전화 |
| 브랜드 이름 | Broadcom |
| 인증 | ROHS |
| 모델 번호 | ILD621 |
제품 상세정보
ILD/Q621과 ILD/Q621GB는 비소화 갈륨 IRLED 방출기와 고이득 NPN 실리콘 포토트랜지스터를 사용하는 다채널 포토트랜지스터 옵토커플러입니다. 이러한 장치는 리드프레임 광결합과 두배 성형 절연물 기술 하에 / 위에서 사용하여 건설됩니다. 이 조립 과정은 7500 VDC의 내전압시험을 제공합니다.
오우는 TLP621-2/-4와 TLP621GB-2/-4에 원천을 교체합니다
IF= 5 마에 있는 오우 전류 전달비 (CTR)
ILD/Q621 : 50% 민.
ILD/Q621GB : 100% 민.
IF=1 마에 있는 오우 포화된 전류 전달비 (CTRSAT)
ILD/Q621 : 60% Typ.
ILD/Q621GB : 30% 민.
오우 높은 컬렉터-이미터 전압, BVCEO=70 Ｖ

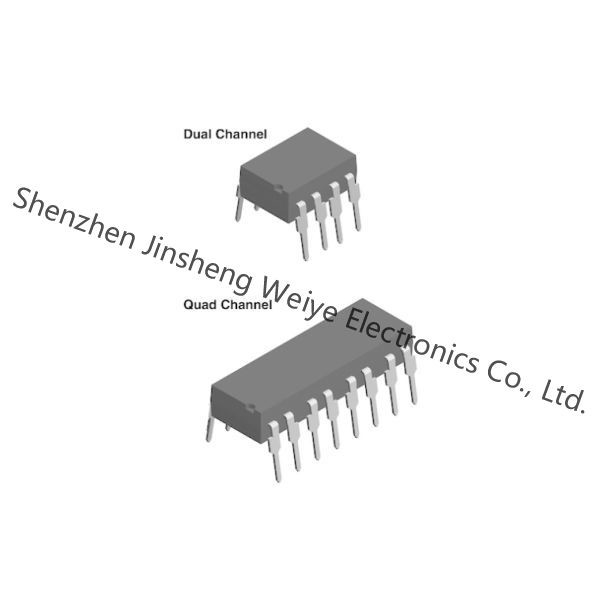

이원적인 오우와 쿼드 패키지 특징 :
- 보드 공간을 감소시켰습니다
- 더 낮은 핀과 부품 점수
- 더 좋은 채널 대 채널 CTR 경기
- 동상 제거를 향상시켰습니다
전계 효과인 오우는 TRIOS (투명 이온 차폐)에 의해 마구간에서 삽니다
두배 몰딩된 패키지, 5300 VACRMS로부터의 오우 고립 시험 전압
오우 보험사들 실험실 파일 #E52744
옵션 1으로 이용 가능한 오우 VDE 0884
상술
| 특성 | 속성 값 |
|---|---|
| 제조사 | 비샤이 반도체 광학 분할 |
| 상품 카테고리 | 트랜지스터 출력 옵토커플러 |
| 시리즈 | - |
| 패키징 | 튜브 |
| 포장 케이스 | 8번 하락 (0.300 ", 7.62 밀리미터) |
| 입력 유형 | DC |
| 작동 온도 | -55' Ｃ ~ 100' Ｃ |
| 설치형 | 관통 홀 |
| 출력형 | 트랜지스터 |
| 채널 수 | 2개 채널 |
| 공급 툴 장치 패키지 | 8-하락 |
| 구성 | 2개 채널 |
| 정격 출력 전류 | 50mA |
| 전압 출력 최대 | 70V |
| 현재 DC 포워드 조건 최대 | 60mA |
| 전압 격리 | 5300Vrms |
| Vf | 1.15V |
| 전류 전달비 | 5mA에 있는 50% |
| 커런트 전송 비율 최대 | 5mA에 있는 600% |
| 턴오프 타임 | 3μs, 2.3μs |
| 상승 하락 시간 typ | 2μs, 2μs |
| 프스 포화 | 400mV |
| Pd 전원 산재 | 400 mW |
| 최대 작업 온도 | + 100 Ｃ |
| 작동 온도 범위 | - 55 Ｃ |
| Vf 포워드 전압 | 1.3 Ｖ |
| 분리 전압 | 5300 브르엠에스 |
| Vr 반대 전압 | 6 Ｖ |
| 조건 포워드 경향 | 60 마 |
| 포장 케이스 | DIP-8 |
| 전류 전달비 | 600 % |
| 최대 컬렉터 전류 | 100 마 |
| 최대 수집기 방출기 전압 | 70 Ｖ |
| 최대 수집기 방출기 포화 전압 | 0.4 Ｖ |
형식, 패키지, 기능적 호환 성분
