| 원래 장소 | 전화 |
| 브랜드 이름 | Broadcom |
| 인증 | ROHS |

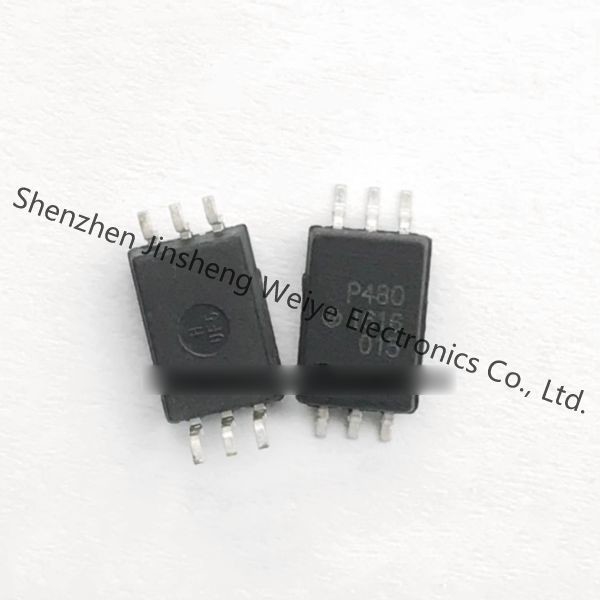

| 모델 번호 | ACPL-P480-000E |
제품 상세정보
ACPL-P480과 ACPL-W480 고속 옵토커플러는 추가적 파형 구성에 대한 필요성을 제거하면서, 논리 적합한 파형을 제공하기 위해 짜맞춘 슈미터 트리거로 가아스피 LED와 포토 검출기를 포함합니다. 토템 폴 출력은 풀업 저항기에 대한 필요성을 제거하고, 직결 구동 아이피엠 장치 또는 게이트 드라이브를 고려합니다. 장치 사이의 최소화된 전파 지연 차이는 감소된 스위칭 데드 타임을 통하여 역변환기 효율을 향상시키기 위한 이러한 옵토커플러 우수한 솔루션을 만듭니다.
공통 IPM 적용 여분 산업용 온드범위를 위해 상세화된 오우 성능.
오우 개요 최대 전파 지연
오우 최소화된 펄스 폭 왜곡 (PWD)
오우 매우 높은 동상 제거 (CMR)
오우 이력현상
오우 토템 폴 출력 (요구된 어떤 풀업 저항기)
스트레치트 SO-6 패키지에 이용할 수 있는 오우.
오우 안전성 승인 :
1 분 (5000 동안 3750 브르엠에스로 인식된 UL
모든 ACPL-W480 장치를 위한 1 분 동안 브르엠에스와
UL1577마다ACPL-P480)를 위한 020개 장치를 옵션으로 하세요.
CSA는 찬성했습니다.
국제전기기술위원회 / EN / DIN EN 60747-5-5는 찬성했습니다 :
ACPL-P480을 위한 VIORM = 891 프피크와 VIORM = 1140년
ACPL-W480을 위한 프피크.
오우 IPM 인터페이스 차단
오우 고립된 IGBT / MOSFET 게이트 드라이브
오우 AC과 브러시리스 직류 모터 드라이브
오우 산업적 인버터
오우 일반적 디지탈 분리
상술
| 특성 | 속성 값 |
|---|---|
| 제조사 | 브로드컴 |
| 상품 카테고리 | IC 칩 |
| 시리즈 | - |
| 타입 | 그리고 |
| 패키징 | 튜브 교대 패키징 |
| 포장 케이스 | 6 SOIC (0.180 ", 4.58 밀리미터 폭) |
| 입력 유형 | DC |
| 작동 온도 | -40' Ｃ ~ 100' Ｃ |
| 설치형 | 표면 부착 |
| 출력형 | 푸쉬풀 방식, 토템 폴 |
| 채널 수 | 1개 채널 |
| 전압 공급 | 4.5 Ｖ ~ 20 Ｖ |
| 공급 툴 장치 패키지 | 6-SO |
| 데이타율 | - |
| 정격 출력 전류 | 25mA |
| 현재 DC 포워드 조건 최대 | 10mA |
| 전압 격리 | 3750Vrms |
| Vf | 1.7V |
| 상승 하락 시간 typ | 16 나노 초, 20 나노 초 |
| Inputs-Side-1-Side-2 | 1/0 |
| 면역 분 커먼 모드 과도 현상 | 20kV/μs |
| 전달 지연 -트플에 -티피하들 최대 | 350 나노 초, 350 나노 초 |
| Pd 전원 산재 | 210 mW |
| 최대 작업 온도 | + 100 Ｃ |
| 작동 온도 범위 | - 40 Ｃ |
| Vf 포워드 전압 | 1.5 Ｖ |
| 분리 전압 | 3750 브르엠에스 |
| 낙하 시간 | 20 나노 초 |
| 오름시간 | 16 나노 초 |
| Vr 반대 전압 | 5 Ｖ |
| 조건 포워드 경향 | 10 마 |
| 포장 케이스 | SO-6은 뻗었습니다 |
| 전달 지연 최대 | 350 나노 초 |
| 최대 연속적인 출력 경향 | 25 마 |
