| 원래 장소 | 전화 |
| 브랜드 이름 | Analog Devices |
| 인증 | ROHS |

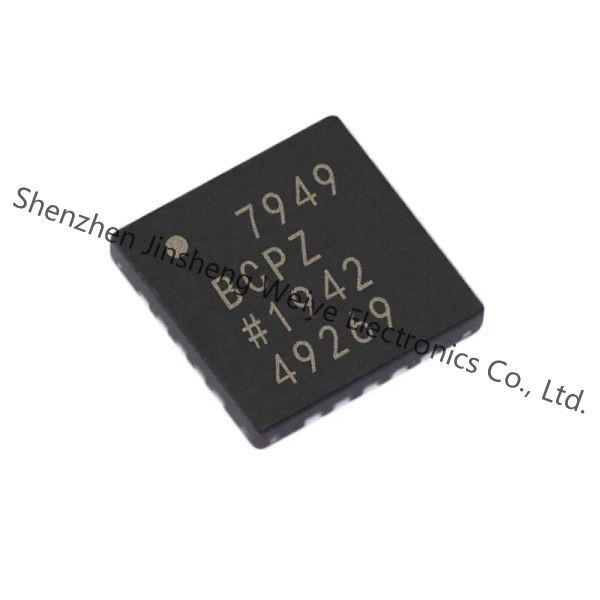

| 모델 번호 | AD7949BCPZ |
제품 상세정보
AD7949는 8개 채널, 14개 비트, 단일 전원공급장치, VDD로부터 작동하는 전하 재분배 연속 근사 레지스터 (SAR) 아날로그-디지털 변환기 (ADC) 입니다.
비부재 코드 없이 14 비트 분해능
입력의 신중히 8개의 채널 멀티플렉서
단극 단일은 끝났습니다
차이 (국민 총수요 의미)
가짜 양극
처리량 : 250 크스프스
INL / DNL : 전형적인 ±0.5 LSB
사이나드 : 20 킬로 헤르츠에 있는 85 dB
THD : 20 킬로 헤르츠에 있는 100 dB
아날로그 입력 범위 : VDD에 달하는 VREF와 VREF에 대한 0 Ｖ
다수 참고 유형
내부 선택 가능한 2.5 Ｖ 또는 4.096 Ｖ
외부 버퍼링된 (최고 4.096까지 Ｖ)
(VDD에 달하는) 외부
내부 온도 센서
채널 순차기, 선택 가능한 1 극 필터, """busy""표시등"
어떤 파이프라인 지연, SAR 구조
5.5 Ｖ 작동에 대한 단일 공급 2.7 Ｖ와 함께
1.8 5 Ｖ 로직 인터페이스에 대한 Ｖ
SPI, 마이크로와이어로 적합한 직렬 인터페이스,
QSPI와 DSP
전력 소모
2.9 2.5 V/200 크스프스에 있는 mW
10.8 5 V/250 크스프스에 있는 mW
대기 전류 : 50 nA
20은 4 밀리미터에게 × 4 밀리미터 LFCSP 패키지를 보내게 합니다
배터리로 움직이는 장비
의료 기계 : ECG / EKG
이동통신사 : GPS
개인 디지털 보조기들
전력 라인 모니터링
데이터 수집
탄성파 자료 수집 시스템
계측기
프로세스 컨트롤
상술
| 특성 | 속성 값 |
|---|---|
| 제조사 | 아날로그 디바이스주 |
| 상품 카테고리 | AD 변환기 (ADC) |
| 시리즈 | PulSAR® |
| 제품 | AD 변환기 |
| 타입 | 한손 또는 습기손 및 열손 위험 ADC |
| 패키징 | 트레이 교대 패키징 |
| 증가하는 방식 | SMD / SMT |
| 포장 케이스 | 20-VFQFN 노출된 패드, CSP |
| 입력 유형 | 차별적, 의사 차동, 단일단 형태 |
| 작동 온도 | -40' Ｃ ~ 85' Ｃ |
| 특징 | 온도 센서 |
| 채널 수 | 8개 채널 |
| 공급 툴 장치 패키지 | 20 LFCSP-VQ (4x4) |
| 두번째 당 샘플링률 | 250k |
| 데이터 인터패이스 | SPI, DSP |
| 비트 수 | 14개 비트 |
| 전압 공급 아날로그 | 2.3 Ｖ ~ 5.5 Ｖ |
| 전압 공급 디지털 | 2.3 Ｖ ~ 5.5 Ｖ |
| 구성 | MUX-S / H-ADC |
| 구조 | SAR |
| 입력 횟수 | 8개 입력 |
| 결의안 | 14개 비트 |
| 참조형 | 외부적이고 내부입니다 |
| 비율 Ｓ Ｈ :ADC | 1899/12/30 1:01:00 |
| Ｄ 컨버터의 수 | 1 |
| Pd 전원 산재 | 13.5 mW |
| 최대 작업 온도 | + 85 Ｃ |
| 작동 온도 범위 | - 40 Ｃ |
| 전력소비 | 13.5 mW |
| 인터페이스 타입 | 일련 4-와이어 SPI |
| 소음 비율에 대한 SNR 신호 | 85.5 dB |
| 소프트웨어 개발 도구 | EVAL-AD7949EDZ |
| 포장 케이스 | LFCSP-20 |
| 이득 오류 | +/- 5 LSB |
| 컨버터의 수 | 1대 컨버터 |
| 샘플링 속도 | 250 kS/s |
| INL 일체형 비선형성 | +/- 1 LSB |
| DNL 차이 비선형성 | +/- 1 LSB |
