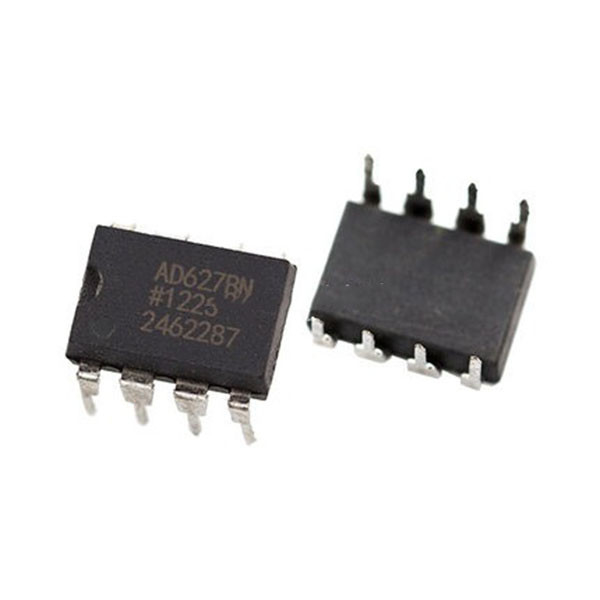

AD627BNZ 계측 증폭기 : 특징, 앱 [FAQ]

기술

AD627은 한 개이고 듀얼 (±18 Ｖ에 대한 +2.2 Ｖ) 공급에 레일 투 레일 출력 스윙을 전달하는 통합된 마이크로파워 계측 증폭기입니다. 단지 85 μA 최대에 작동하는 동안 AD627은 우수한 교류 & 직류 상술을 제공합니다.
AD627은 콘동안 사용자 설정함에게 한 개의 외부 저항과 기기의 획득을 허락함으로써 뛰어난 유연성을 제공합니까?8가지 리드 산업표준 핀 배치 구성에 형성되기.
어떤 외부 저항 없이, AD627은 5의 획득에 대해 구성됩니다. 외부 저항으로, 그것은 획득으로 설정될 수 있습니다의 1000년까지.
넓은 공급 전압 범위 (±18 Ｖ에 대한 +2.2 Ｖ)과 마이크로파워 전류 소모는 애플리케이션의 넓은 범위에 대해 AD627에게 몸에 꼭 맞는 옷을 만들어줍니다. 단일 공급 가동과 저 전력 소모와 레일 투 레일 출력 스윙은 AD627을 배터리로 움직이는 적용에 이상적이게 합니다. 낮은 공급 전압으로부터 작동할 때 그것의 레일 투 레일 출력단은 다이내믹 레인지를 극대화합니다. 4 내지 20 마 루프 동력이 공급된 시스템을 포함하여 이중 공급 운영 (±15 V)와 저 전력 소모는 AD627을 산업 적용에 이상적이게 합니다.
AD627은 다른 마이크로파워 계측 증폭기와는 달리, 성능을 절충하지 않습니다. 저전압 벌충, 오프셋 드리프트, 이득 오차와 이득 드리프트는 시스템의 착오를 최소화합니다. AD627은 주파수 에 우수한 동상 전압 제거비를 제공함으로써 또한 주파수 위에서 에러를 최소화합니다. 동상 전압 제거비가 200 Hz에게 높게 남아 있기 때문에, 선 잡음과 라인 하모닉스는 거절됩니다. AD627은 뛰어난 성능을 제공하고, 회로 기판 영역을 더 덜 사용하고, 마이크로파워 분리된 설계의 이하 비용이 듭니다.

핀 다이어그램

회로 구성도

특징

85 μA 최대 공급 전류인 ·Micropower
·Wide 전력 공급 범위 (±18 Ｖ에 대한 +2.2 Ｖ)
·Easy가 사용합니다
·Gain은 한 외부 저항과 함께 설정했습니다
1000년에 대한 ·Gain 범위 5 (어떤 저항기)
분리된 설계 보다 ·Higher 성능
·Rail-to-rail 출력 스윙
·High 정확도 dc 성능
·0.03% 전형적 이득 정도 (G = +5) (AD627A)
·10 ppm/' Ｃ 전형적 이득 드리프트 (G = +5)
·125 μV 최대 투입 오프셋 전압 (AD627B 듀얼 공급)
·200 μV 최대 투입 오프셋 전압 (AD627A 듀얼 공급)
·1 μV/' Ｃ 최대 투입은 전압 드리프트 (AD627B)를 오프셋시켰습니다
·3 μV/' Ｃ 최대 투입은 전압 드리프트 (AD627A)를 오프셋시켰습니다
·10 nA 최대 입력 바이어스 전류
·Noise : 1 킬로 헤르츠 (G = +100)에 있는 38 nV/√Hz RTI 소음
·Excellent ac 상술
·AD627A : 77 dB 최소 동상 전압 제거비 (G = +5)
·AD627B : 83 dB 최소 동상 전압 제거비 (G = +5)
·80 킬로 헤르츠 대역폭 (G = +5)
0.01% (G = +5, 5개 Ｖ 단계)에 대한 ·135 μs 정착 시간

애플리케이션

20 마 루프 동력이 공급된 애플리케이션에 대한 ·4

• ·Low 전원 의학 인스트루멘털션-ECG, 뇌파도
• ·Transducer 인터페이싱
• ·Thermocouple 증폭기
• ·Industrial 프로세스 컨트롤
• ·Low 전력 데이터 인수
• ·Portable 배터리로 움직이는 기구

데이터 시트

당신은 데이터 시트를 다운로드할 수 있습니다 아래 주어진 링크.

                                  AD627BNZ 데이터 시트
